中文/
密封免维护蓄电池采用九十年代最新设计的全密封结构及现代化生产工艺。使其具有高性能、长寿命、无污染、免维护、安全可靠的卓越性能。

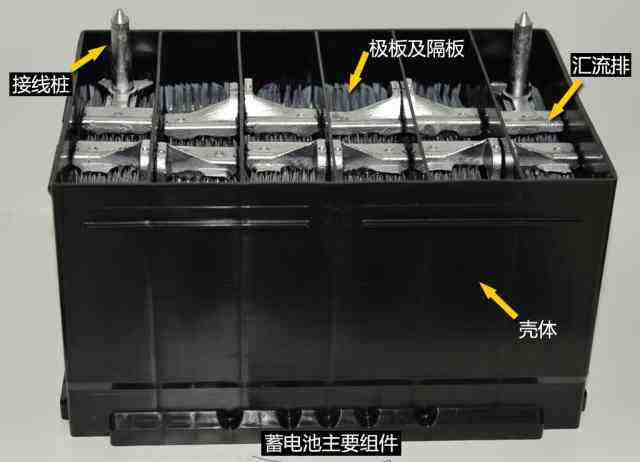

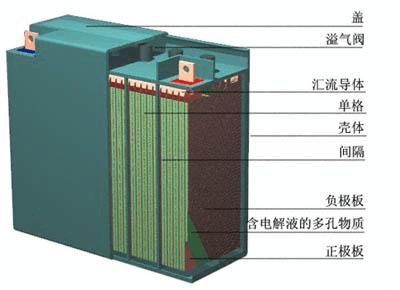

一般的蓄电池铅酸蓄电池是由正负极板、隔板、壳体、电解液和接线桩头等组成，其放电的化学反应是依靠正极板活性物质(二氧化铅和铅)和负极板活性物质 (海绵状纯铅)在电解液(稀硫酸溶液)的作用下进行，其中极板的栅架，传统蓄电池用铅锑合金制造，免维护蓄电池是用铅钙合金制造，前者用锑，后者用钙，这是两者的根本区别点。不同的材料就会产生不同的现象：传统蓄电池在使用过程中会发生减液现象，这是因为栅架上的锑会污染负极板上的海绵状纯铅，减弱了完全充电后蓄电池内的反电动势，造成水的过度分解，大量氧气和氢气分别从正负极板上逸出，使电解液减少。用钙代替锑，就可以改变完全充电后的蓄电池的反电动势，减少过充电流，液体气化速度减低，从而减低了电解液的损失。
由于免维护蓄电池采用铅钙合金栅架，充电时产生的水分解量少，水份蒸发量低，加上外壳采用密封结构，释放出来的硫酸气体也很少，所以它与传统蓄电池相比，具有不需添加任何液体，对接线桩头、电线腐蚀少，抗过充电能力强，起动电流大，电量储存时间长等优点。
免维护蓄电池因其在正常充电电压下，电解液仅产生少量的气体，极板有很强的抗过充电能力，而且具有内阻小、低温起动性能好、比常规蓄电池使用寿命长等特点，因而在整个使用期间不需添加蒸馏水，在充电系正常情况下，不需从拆下进行补充充电。但在保养时应对其电解液的比重进行检查。
大多数免维护蓄电池在盖上设有一个孔形液体(温度补偿型)比重计，它会根据电解液比重的变化而改变颜色。可以指示蓄电池的存放电状态和电解液液位的高度。当比重计的指示眼呈绿色时，表明充电已足，蓄电池正常；当指示眼绿点很少或为黑色，表明蓄电池需要充电；当指示眼显示淡黄色，表明蓄电池内部有故障，需要修理或进行更换。
有条件时，对免维护蓄电池可用具有电流-电压特性的充电设备进行充电。该设备即可保证充足电，又可避免过充电而消耗较多的水。
一般这类免维护电池从出厂到使用可以存放10个月，其电压与电容保持不变，质量差的在出厂后的3个月左右电压和电容就会下降。在购买时选离生产日期有3个月的，当场就可以检查电池的电压和电容是否达到说明书上的要求，若电压和电容都有下降的情况则说明它里面的材质不好，那么电池的质量肯定也不行，有可能是加水电池经过经销商充电后伪装而成的。
免维护蓄电池也可以进行补充充电，充电方式与普通蓄电池的充电方法基本一样。充电时每单格电压应限制在2.3-2.4V间。注意使用常规充电方法充电会消耗较多的水，充电时充电电流应稍小些(5A以下)。不能进行快速充电，否则，蓄电池可能会发生爆炸，导致伤人。当免维护蓄电池的比重计，显示为淡黄色或红色时，说明该蓄电池已接近报废，即使再充电，使用寿命也不长。此时的充电只能做为救急的权宜之计。
铅酸蓄电池拆解
免维修蓄电池具有价格低廉、携带方便、容量大等特点，在应急灯、手电、UPS电源、摩托车、电动自行车、电动三轮车等多方面得到了应用。但若使用不当，会对蓄电池造成损害，以至报废。其实只要作适当修理，多数蓄电池的容量都可等到一定程度的恢复。
这类电池的盖是用封口胶封的，需要放在蒸锅里蒸到封口胶化了以后才能拆掉或拿热吹风机吹，直至胶溶化。注意要均匀的吹不要把电池的塑料壳吹坏了。
蓄电池，化学能转换成电能的装置叫化学电池，一般简称为电池。放电后，能够用充电的方式使内部活性物质再生--把电能储存为化学能;需要放电时再次把化学能转换为电能。将这类电池称为蓄电池（Storage Battery），也称二次电池。
所谓蓄电池即是贮存化学能量，于必要时放出电能的一种电气化学设备。
免维修蓄电池具有价格低廉、携带方便、容量大等特点，在应急灯、手电、UPS电源、摩托车、电动自行车、电动三轮车等多方面得到了应用。但若使用不当，会对蓄电池造成损害，以至报废。其实只要作适当修理，多数蓄电池的容量都可等到一定程度的恢复。
常见修复问题及处理
1.免维护蓄电池（以下简称电瓶）在充电时基本不产生气泡，可以在密封状态下，省去了加酸等维护工作。但电瓶在充放电过程中要完全不产生气体是不可能的，为了释放气体，电瓶不能完全密闭。撬开电瓶上部的塑料盖板，就可以看到每个小电池上面都有一个用橡皮帽盖上的加液孔，蓄电池的水分可以通过橡皮帽蒸发出去。即使电瓶不使用，水分也会蒸发，造成电瓶容量下降，严重时电瓶就会干枯而不能充放电。对于这种电瓶，只要向电瓶添加蒸馏水或纯净水，再进行几次充放电循环，电瓶的大部分容量都可以恢复。例：一个12V7.2Ah电瓶，使用时间不长，充电到14V后进行放电，短路电流只有300多毫安。揭开上盖检查，液已近干枯，注入蒸馏水并进行充放电循环两次，容量恢复到84%，已能正常工作。
2.电瓶在放电时，电解液的硫酸浓度和和比重下降，完全放电后，在15℃时的比重降到1.11。一般充电时比重上升，夏天充满电后的比重为1.25~1.26，冬天为1.27~1.28。因电瓶处在密封状态，在使用时，只能根据电瓶的电压来判断是否已充好电或已放完电。6V和12V电瓶充足电时，电压分别为6.8V~7V和13.6V~14V，完全放电时，6V和12V电瓶的电压分别为5.3V和10.6V。电瓶如果过度放电或长期处于半放电状态，电瓶会硫化，硫化的电瓶不能用添加蒸馏水和常规充电的方法来消除，只有电解液硫酸的浓度比较低时充电，硫化才能消除。
如果电瓶硫化不严重，容量下降不多，可用小电流（0.05A或更小）对电瓶长时间充电。如果电瓶的硫化比较严重，可充电到最高电压（6V电瓶充到7V，12V电瓶充到14V），用注射器把电瓶中的电解液抽出，然后注入蒸馏水，以稀释电解液。充电1~2小时后再抽出电解液，注入蒸馏水，重复以上操作，直到抽出的电解液比重不再显著上升时为止（一般2~3次即可）。此时尽量反电解液抽出，再根据环境温度注入比重为1.25~1.28的硫酸，放完电再充满电，检查电液的比重。若比重较小，可再次抽出电解液并注入硫酸，使电解液的比重达到标准。注意注入电瓶内的电解液不宜多，待电瓶内海绵状的物质吸满电解液即可，将多余的电解液抽出，修复工作即告完成。例：一个Sony BP60 3Ah电瓶，是八十年代用于3/4英寸摄像机的电源，电瓶硫化严重。采用上述方法修复后，容量恢复到2.2Ah。
3.有的电瓶的连接桥或电池对外部的引出线出现断裂（多数情况是正负极的引出线断裂），电瓶就不能工作了。变样的电瓶，只有把断裂的部位找到才能修复。采用上述的入镀铜钱的方法，用万用表找到电压不正常或输出电流较小的电池，断裂点就在该电池上。找到以后，在断裂处的塑料盖上开一个孔，孔的大小以能用烙铁伸入到断裂处进行焊接为度，不宜太大。焊接好后，经检查连接正常，用塑料或环氧树脂把打开的孔封闭，再用上述方法进行复活，电瓶就可以重新投入工作了。
4.电瓶内部如有短路故障，可用低压大电流把短路点烧掉。如果出现活性物质脱落（表现为抽出的电解液中有褐色物质），说明电瓶寿命已经完结，这类电瓶就不必修理了。但如果仅是其中一两个电池寿命终结，可把这一两个电池短路起来，余下的电池尚可作为较低电压的电瓶继续使用。
两点说明
1.杂质（特别是铁离子）对电瓶的危害很大，会造成电瓶自放电，缩短自身寿命。因此，在注入硫酸和水时，要注意纯度。
2.比重计是修复电瓶必不可少的工具，但市售的比重计测量时需要较多电解液，难以使用。笔者用中性笔的笔心和圆珠笔的笔帽做了一个微型简易比重计：把比重计放在纯水中，记下比重计在水面的位置，这是比重为1.00的刻度位置；再把比重计放入已知浓度（在电瓶商店或维修店可买到稀硫酸，可请他们准确测量出硫酸的比重，例如1.28）的硫酸液中，记下比重计在液面位置；将量出的比重为1.00~1.28的长度刻在纸上，再把1.00~1.28之间的刻度28等分，比重计就做成了。
